Seitliche Stromversorgung Wand und Fenster

Beschreibung

Diese Stromversorgung ist über drei jeweils 30-polige Kabelbäume mit einer noch zu definierenden Zentralen Stromversorgung verbunden. Die Verbindung zu dieser Stromversorgung erfolgt über drei, jeweils 30-polige, dreireihige Messerkontaktleisten nach DIN 41622, wobei jeder dieser Stecker mit zwei Kodierschrauben bestückt ist, die ein versehentliches Vertauschen der Stecker untereinander ausschliessen.

Die drei Stecker haben die Bezeichnung: Fenster I, Fenster III und Fenster IV,

wobei die drei Kontaktreihen eines jeden Steckers mit a, b und c kodiert sind.

Als Gegenstück zu diesen Messerkontaktleisten befinden sich an der Zentralen Stromversorgung drei 30-polige Federkontaktleisten nach DIN 41622, die ebenfalls mit Kodierschrauben befestigt sein sollen.

Die Zentrale Stromversorgung muss sicherstellen, dass die maximal erlaubten Ströme der Seitlichen Stromversorgung nicht überschritten werden. Die maximal erlaubten Ströme können aus den Angaben der Drahtquerschnitte in den nachfolgenden Tabellen für die Steckerbelegung abgeleitet werden.

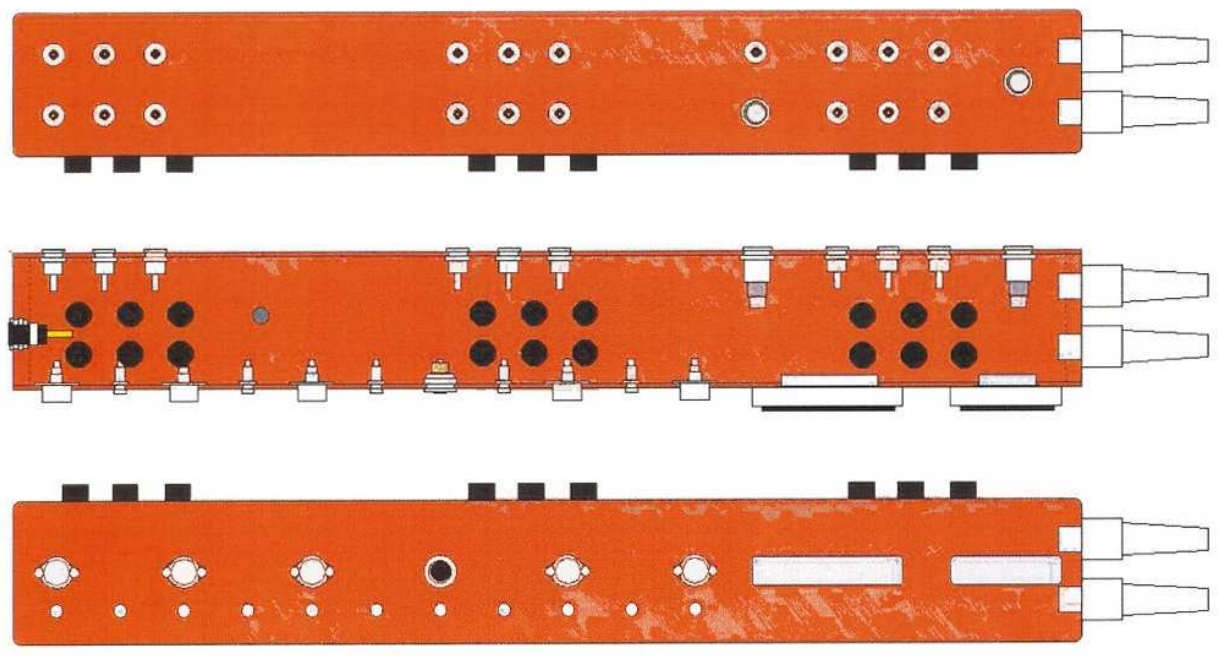

Auf dem Seitlichen Stromversorgungskasten befinden sich diverse Gerätebuchsen, die der Spannungsversorgung der einzelnen Beleuchtungskörper dienen. Diese Gerätebuchsen sind im Einzelnen:

Anzahl	Funktion
18	Extra 1 bis Extra 9 = Hohlbuchsen mit 2,5 mm Stiftdurchmesser mit jeweils 4 A träge über eingebaute Sicherungsbuchsen abgesichert.
1	Hohlbuchse mit 2,1 mm Stiftdurchmesser für den Betrieb der Glühdrahtzündung.
1	8-polige Rundbuchse nach IEC 60130-9 fiir die Spannungsversorgung der Prospektleuchte.
1	4 mm Einbaubuchse für die Aufnahme eines Bananensteckers mit Sicherungshülse als Massekontakt für die Prospektleuchte.
5	5-polige Rundbuchsen für die Spannungsversorgung der fünf Gassenleuchten der Bühnenseite (Fenster).
1	8-polige Rundbuchse nach IEC 60130-9 als Auxiliarybuchse für die Realisierung von noch zu definierenden Sonderfunktionen (Fenster).
1	20-polige, zweireihige Federkontaktleiste nach DIN 41622 für die Spannungsversorgung der Vorderen Brücke (Fenster).
1	12-polige, zweireihige Federkontaktleiste nach DIN 41622 für die Spannungsversorgung des gesamten Portals (Fenster).
