Prospektleuchte

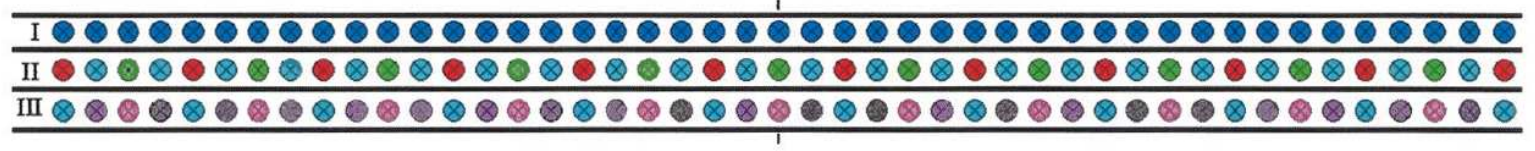

Bei der Prospektleuchte handelt es sich um einen Lampenträger, der quer über dem hinteren Bühnenrand liegend die Bühne mit einer dreireihigen Lampenzeile zu jeweils 43 Glühlampen verschiedener Farben beleuchtet.
Empfehlung: da die verwendeten 3 W Glühlampen bei 24 V mehr als die doppelte Helligkeit bezogen auf die bisher eingesetzten 2W Typen haben, wird aufgrund der höheren Wärmeentwicklung empfohlen, die Ansteuerung der Prospektleuchte auf 70 % zu begrenzen.

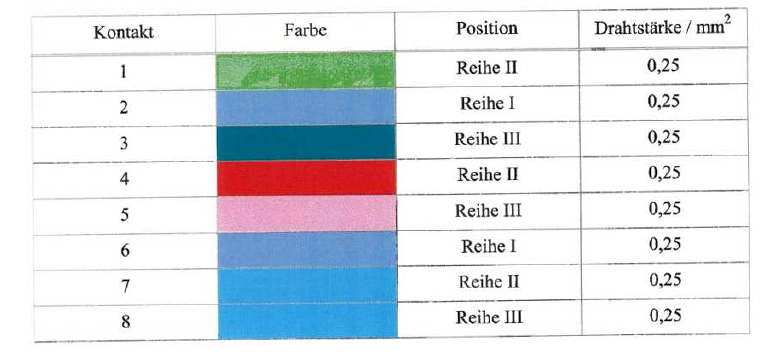

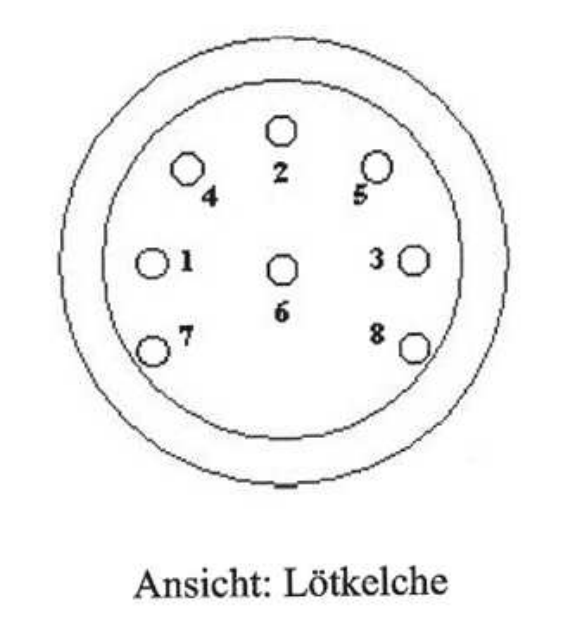

Pin-Belegung 8-poliger Winkelstecker


Ansicht oben

Strombelastung
| Reihe | Farbe | A |
|---|---|---|
| Reihe I | blau | 5,75A |
| Reihe II | grün | 1,375 A |
| Reihe II | hellblau | 2,75A |
| Reihe II | rot | 1,50 A |
| Reihe III | rosa | 1,375 A |
| Reihe III | hellblau | 1,50 A |
| Reihe III | türkis | 2,75 A |
| Rücklauf | 17,0A |
